폰노이만 구조_ 현대 컴퓨터의 기본 아키텍처

17 min read

폰노이만 구조: 현대 컴퓨터의 기본 아키텍처

폰 노이만 구조(Von Neumann Architecture)는 1945년 수학자이자 물리학자인 존 폰 노이만(John von Neumann)이 제안한 컴퓨터 아키텍처로, 현재 대부분의 범용 컴퓨터가 채택하고 있는 기본적인 설계 모델이다. 이 구조는 **프로그램 내장 방식(Stored Program Concept)**을 기반으로 하여, 명령어와 데이터를 동일한 메모리 공간에 저장하고 순차적으로 처리하는 것이 핵심 특징이다.12345

역사적 배경과 개발

폰노이만 구조는 1945년 6월 30일 폰 노이만이 작성한 “EDVAC에 관한 보고서 초안(First Draft of a Report on the EDVAC)“에서 처음 제시되었다. 이 문서는 펜실베이니아 대학교 무어 전기공학교에서 존 모클리(John Mauchly)와 J. 프레스퍼 에커트(J. Presper Eckert)와의 논의를 바탕으로 작성되었으며, 저장 프로그램 컴퓨터의 최초 이론적 설명서로 평가받는다.678

그러나 이 구조의 발명 귀속에는 논란이 있다. 에커트와 모클리는 폰 노이만과 논의하기 훨씬 전부터 프로그램 내장식 아이디어를 가지고 있었다고 주장하며, 실제 설계 작업의 상당 부분을 수행했다고 주장한다. 골드스타인(Herman Goldstine)이 폰 노이만만을 저자로 기재하여 배포한 것도 이러한 논란에 기여했다.286

기본 구조와 구성 요소

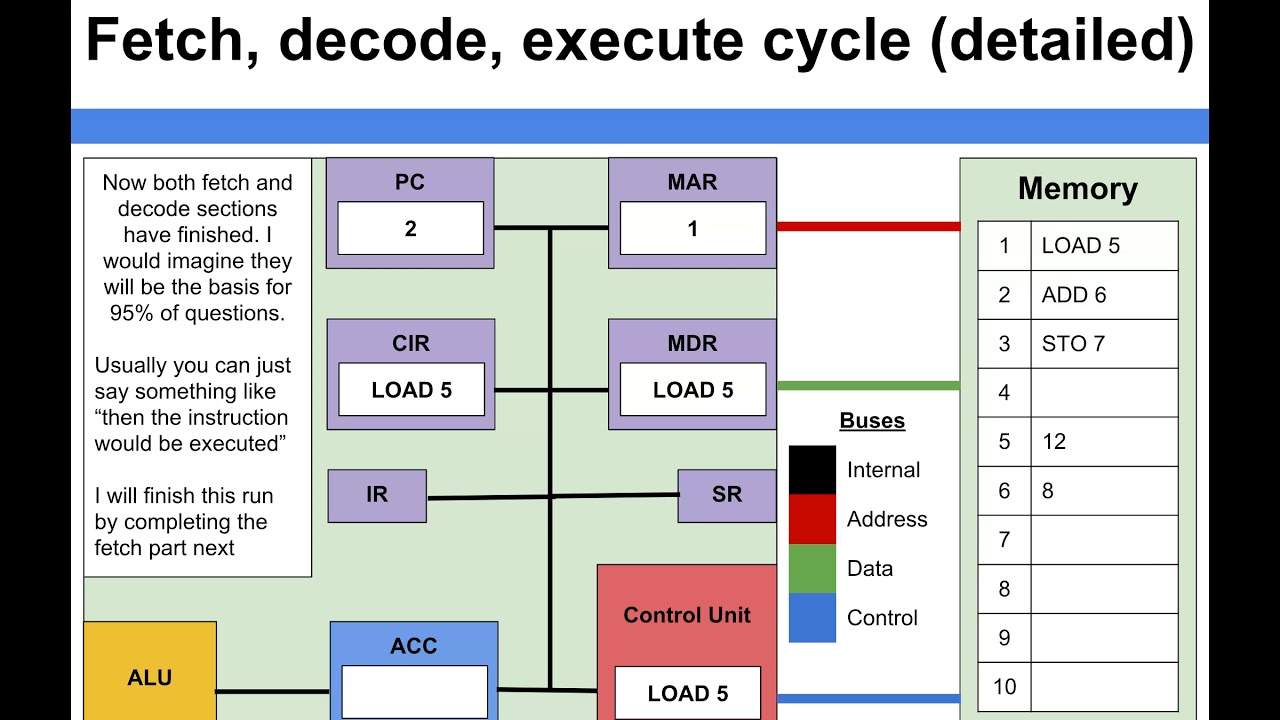

Detailed diagram of the fetch, decode, and execute cycle showing key components and data flow in Von Neumann architecture.

Detailed diagram of the fetch, decode, and execute cycle showing key components and data flow in Von Neumann architecture.

폰노이만 구조는 다음과 같은 핵심 구성 요소들로 이루어져 있다:

중앙처리장치 (CPU)

  • 제어장치(Control Unit): 명령어를 해석하고 실행 순서를 제어하며, 다른 구성 요소들에게 제어 신호를 제공한다39
  • 산술논리장치(ALU): 모든 산술 연산(덧셈, 뺄셈, 곱셈, 나눗셈)과 논리 연산(AND, OR, NOT 등)을 수행한다93
  • 레지스터(Registers): CPU 내부의 고속 저장 공간으로, 데이터와 명령어를 임시 저장한다9

주요 레지스터들

  • 프로그램 카운터(PC): 다음에 실행될 명령어의 메모리 주소를 저장한다910
  • 메모리 주소 레지스터(MAR): 접근할 메모리 위치의 주소를 저장한다109
  • 메모리 데이터 레지스터(MDR): 메모리로부터 읽어온 데이터나 메모리에 쓸 데이터를 저장한다910
  • 현재 명령어 레지스터(CIR): 현재 실행 중인 명령어를 저장한다109
  • 누산기(Accumulator): 산술 및 논리 연산의 중간 결과를 저장한다910

메모리 시스템

폰노이만 구조의 가장 특징적인 요소는 단일 메모리 시스템이다. 이 메모리는 프로그램 명령어와 데이터를 모두 저장하며, 임의 접근(Random Access)이 가능하다. 메모리는 주로 RAM(Random Access Memory)과 ROM(Read-Only Memory)으로 구성된다.12411

버스 시스템

폰노이만 구조는 단일 버스 시스템을 사용하여 CPU와 메모리, 입출력 장치 간의 통신을 담당한다:23

  • 주소 버스: 메모리 주소 정보를 전달한다
  • 데이터 버스: 실제 데이터를 전송한다
  • 제어 버스: 시스템 제어 신호를 전달한다

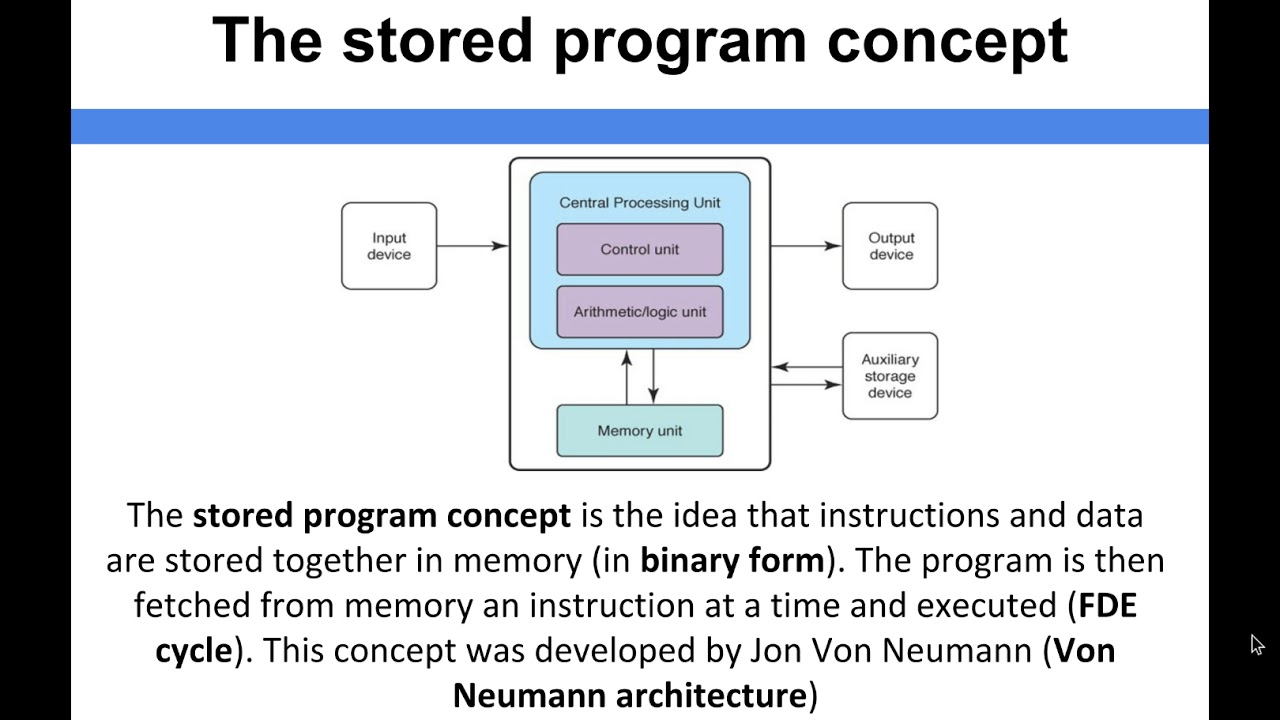

Block diagram and explanation of the stored program concept in Von Neumann architecture.

Block diagram and explanation of the stored program concept in Von Neumann architecture.

인출-해독-실행 사이클 (Fetch-Decode-Execute Cycle)

폰노이만 구조의 핵심 동작 원리는 인출-해독-실행 사이클이다. 이 사이클은 다음 단계들로 구성된다:121314

1. 인출(Fetch) 단계

  • 프로그램 카운터(PC)의 값을 메모리 주소 레지스터(MAR)로 복사한다
  • 프로그램 카운터를 1 증가시켜 다음 명령어를 가리키도록 한다
  • 주소 버스를 통해 메모리에 주소를 전송한다
  • 해당 주소의 명령어를 데이터 버스를 통해 메모리 데이터 레지스터(MDR)로 가져온다
  • 명령어를 현재 명령어 레지스터(CIR)로 복사한다1314

2. 해독(Decode) 단계

  • 제어장치가 CIR에 저장된 명령어를 분석한다
  • 명령어를 **연산코드(Opcode)**와 **피연산자(Operand)**로 분리한다
  • 연산코드는 수행할 작업을, 피연산자는 작업 대상을 나타낸다1315

3. 실행(Execute) 단계

  • 해독된 명령어에 따라 실제 연산을 수행한다
  • 필요시 메모리에서 추가 데이터를 가져오거나 결과를 저장한다
  • 연산 결과는 누산기나 다른 레지스터에 저장된다1314

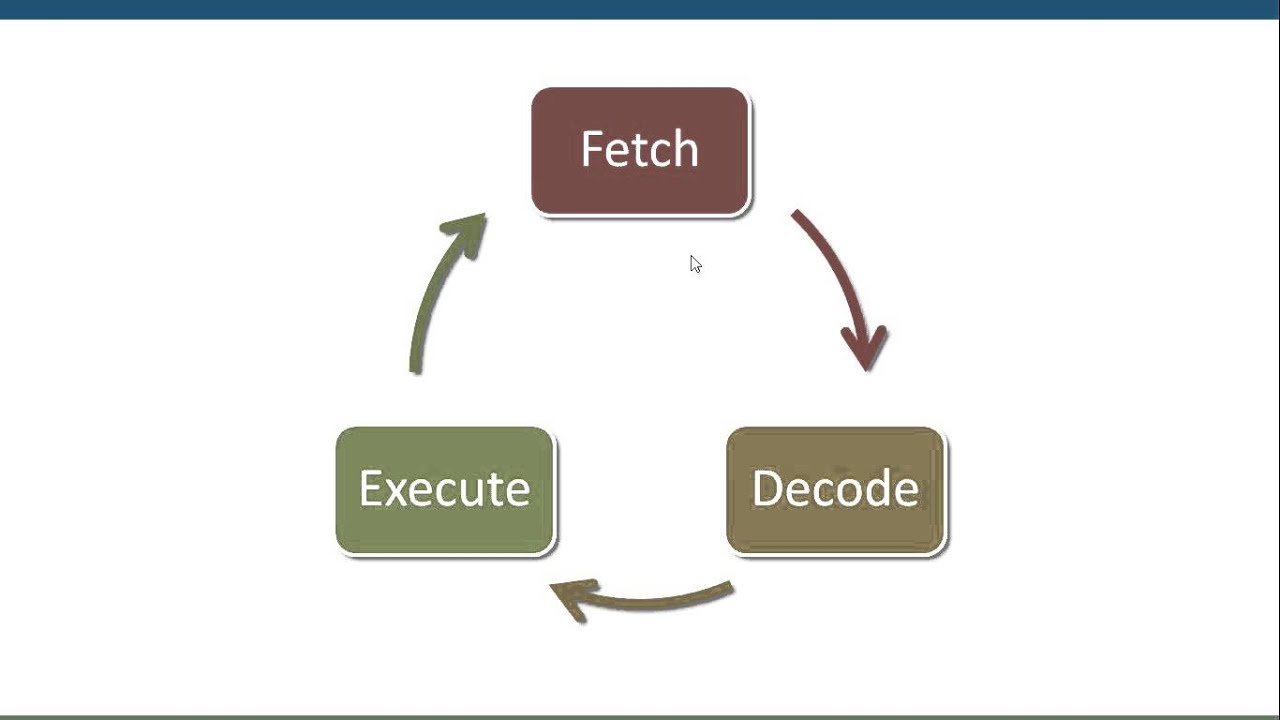

The fetch-decode-execute cycle illustrating the core process of the Von Neumann architecture.

The fetch-decode-execute cycle illustrating the core process of the Von Neumann architecture.

이 사이클은 프로그램이 종료될 때까지 계속 반복되며, 현대의 프로세서는 초당 수십억 번의 사이클을 수행할 수 있다.1615

저장 프로그램 개념 (Stored Program Concept)

폰노이만 구조의 혁신적인 특징은 저장 프로그램 개념이다. 이전의 컴퓨터들은 고정된 기능만을 수행하거나 물리적인 재배선을 통해 프로그래밍되었다. 반면 폰노이만 구조는:251718

  • 프로그램과 데이터를 동일한 메모리에 저장한다
  • 명령어들을 순차적으로 실행한다
  • 소프트웨어만 교체하면 다른 작업 수행이 가능하다
  • 자기 수정 코드(Self-modifying Code) 작성이 이론적으로 가능하다1

이러한 특징으로 인해 컴퓨터는 **범용 기계(Universal Machine)**가 되었으며, 다양한 응용 프로그램을 실행할 수 있게 되었다.35

폰노이만 병목 현상 (Von Neumann Bottleneck)

폰노이만 구조의 가장 큰 제약사항은 폰노이만 병목 현상이다. 이는 1978년 존 백커스(John Backus)가 튜링상 수상 강연에서 명명한 용어로, 다음과 같은 문제들을 포함한다:192021

병목 현상의 원인

  • 단일 버스 시스템: 명령어 인출과 데이터 접근이 동시에 불가능하다219
  • 순차적 처리: 한 번에 하나의 명령어만 처리할 수 있다319
  • 메모리 접근 속도: CPU 처리 속도에 비해 메모리 접근 속도가 상대적으로 느리다1920

성능에 미치는 영향

현대의 AI 컴퓨팅에서는 이 병목 현상이 특히 심각한 문제가 된다. 모델 가중치 데이터의 이동에 소모되는 에너지가 실제 연산에 소모되는 에너지보다 훨씬 크며, CPU는 데이터 전송을 기다리며 유휴 상태에 머무르는 시간이 증가한다.20

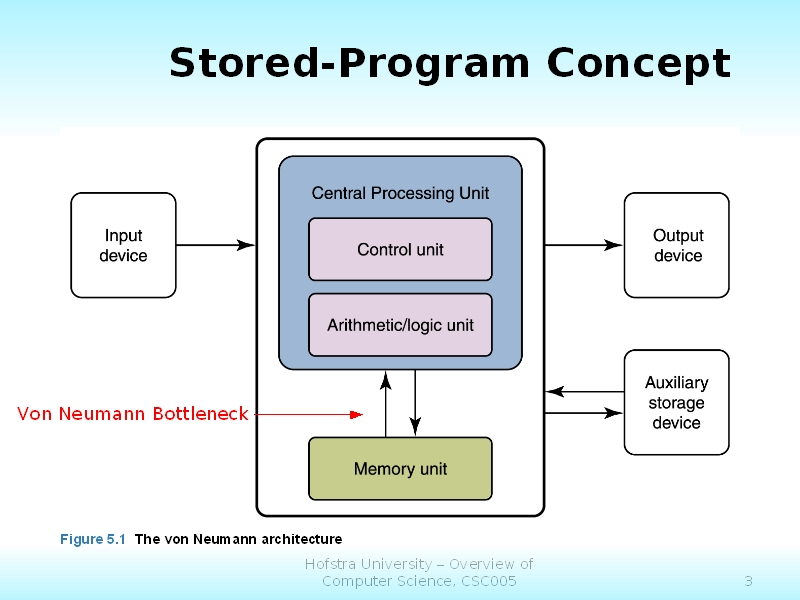

Diagram showing the Von Neumann architecture with its CPU components, memory unit, input/output devices, and the Von Neumann bottleneck.

Diagram showing the Von Neumann architecture with its CPU components, memory unit, input/output devices, and the Von Neumann bottleneck.

병목 현상 해결 방안

이러한 제약을 극복하기 위해 다양한 기술들이 개발되었다:19

  • 캐시 메모리: L1, L2, L3 캐시를 통한 데이터 접근 속도 향상
  • 파이프라이닝: 명령어 실행을 여러 단계로 나누어 병렬 처리
  • 예측 실행: 브랜치 예측을 통한 선제적 명령어 실행
  • 멀티스레딩: 여러 스레드의 동시 처리
  • 하드웨어 가속: GPU, ASIC, FPGA 등을 통한 특수 작업 처리
  • 시스템 온 칩(SoC): 단일 칩에 CPU, 메모리, 기타 구성 요소 통합

하버드 구조와의 비교

폰노이만 구조를 더 잘 이해하기 위해서는 **하버드 구조(Harvard Architecture)**와의 비교가 유용하다.222311

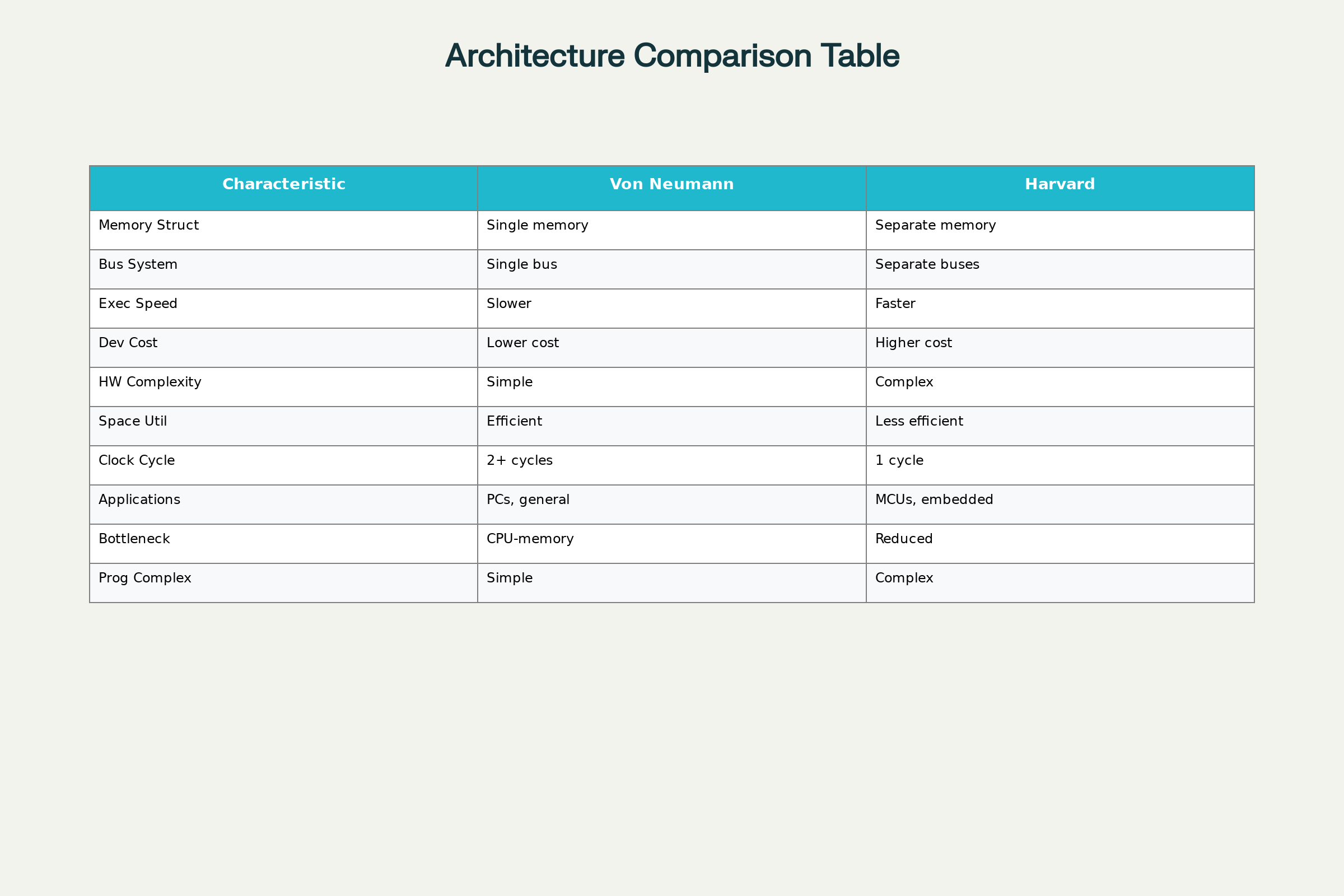

폰노이만 구조와 하버드 구조의 주요 특성 비교

폰노이만 구조와 하버드 구조의 주요 특성 비교

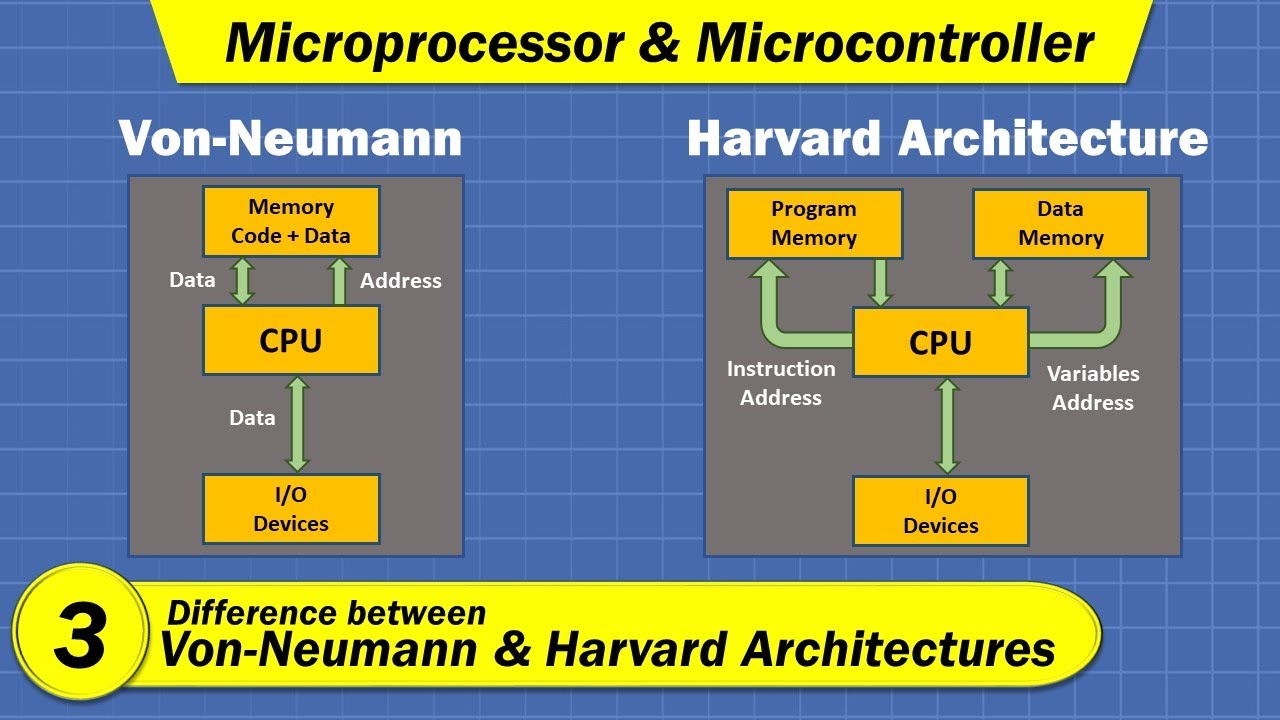

Comparison between Von-Neumann and Harvard architectures showing memory and CPU connections.

Comparison between Von-Neumann and Harvard architectures showing memory and CPU connections.

하버드 구조는 명령어 메모리와 데이터 메모리를 물리적으로 분리하고, 별도의 버스 시스템을 사용한다. 이로 인해 명령어 인출과 데이터 접근이 동시에 가능하여 더 빠른 실행 속도를 제공한다.222311

주요 차이점

  • 메모리 구조: 폰노이만은 단일, 하버드는 분리
  • 버스 시스템: 폰노이만은 공통, 하버드는 별도
  • 실행 속도: 하버드가 더 빠름
  • 개발 비용: 폰노이만이 더 저렴
  • 복잡성: 폰노이만이 더 단순
  • 응용 분야: 폰노이만은 범용 컴퓨터, 하버드는 임베디드 시스템222311

현대적 구현과 응용

주요 응용 분야

폰노이만 구조는 현재 다음과 같은 분야에서 광범위하게 사용된다:324

  • 개인용 컴퓨터: 데스크톱, 노트북 컴퓨터
  • 서버 시스템: 클라우드 컴퓨팅, 웹 서비스
  • 모바일 기기: 스마트폰, 태블릿 (ARM 프로세서)
  • 게임 콘솔: PlayStation, Xbox 등
  • 임베디드 시스템: 일부 마이크로컨트롤러

현대적 개선사항

현대의 컴퓨터는 순수한 폰노이만 구조보다는 수정된 하이브리드 형태를 사용한다:225

  • 분할 캐시 구조: 명령어 캐시와 데이터 캐시를 분리
  • 파이프라인 처리: 여러 명령어를 동시에 처리
  • 분기 예측: 조건부 실행의 효율성 향상
  • Out-of-Order 실행: 명령어 순서를 최적화하여 실행
  • 멀티코어 프로세서: 여러 CPU 코어를 통한 병렬 처리

장점과 한계

주요 장점

  • 설계 단순성: 하드웨어 설계가 간단하여 개발 비용이 저렴하다13
  • 유연성: 프로그램을 쉽게 변경하고 수정할 수 있다261
  • 범용성: 다양한 종류의 프로그램을 실행할 수 있다35
  • 메모리 효율성: 프로그램과 데이터가 메모리 공간을 공유하여 효율적이다2311
  • 프로그래밍 편의성: 고급 프로그래밍 언어 지원이 용이하다24

주요 한계

  • 병목 현상: CPU와 메모리 간의 데이터 전송 제약1920
  • 보안 취약점: 코드와 데이터의 구분이 없어 보안 위험이 존재한다1
  • 실행 속도: 순차적 처리로 인한 상대적 저속2223
  • 메모리 손상: 프로그램 오류로 인한 메모리 손상 가능성22
  • AI 워크로드 비효율: 대용량 데이터 처리에서의 에너지 비효율성20

미래 전망과 대안 기술

폰노이만 구조는 75년 이상 컴퓨터 발전의 기초가 되어왔지만, AI와 빅데이터 시대에는 새로운 도전에 직면하고 있다. 이를 해결하기 위한 대안 기술들이 개발되고 있다:20

새로운 아키텍처

  • 뉴로모픽 컴퓨팅: 뇌의 구조를 모방한 처리 방식
  • 양자 컴퓨팅: 양자 역학적 현상을 활용한 병렬 처리
  • 데이터플로우 아키텍처: 데이터 의존성에 기반한 실행
  • 근데이터 처리(Near-Data Processing): 메모리와 프로세서의 통합19

메모리 기술 혁신

  • 저항성 RAM(RRAM)
  • 자기 RAM(MRAM)
  • 강유전체 RAM(FeRAM)
  • 스핀전달토크 RAM(STT-RAM)19

이러한 기술들은 폰노이만 병목 현상을 근본적으로 해결하고, 더 효율적이고 빠른 컴퓨팅을 가능하게 할 것으로 기대된다.

결론

폰노이만 구조는 현대 컴퓨터 과학의 근본적인 토대를 제공한 혁신적인 아키텍처이다. 프로그램 내장 방식을 통해 컴퓨터를 진정한 범용 기계로 만들었으며, 오늘날까지도 대부분의 컴퓨터 시스템의 기본 설계 원리로 사용되고 있다.123

비록 병목 현상과 같은 한계가 존재하지만, 캐시 메모리, 파이프라이닝, 멀티코어 처리 등의 기술적 개선을 통해 지속적으로 발전해왔다. AI와 빅데이터 시대의 새로운 요구사항에 대응하기 위해 다양한 대안 기술들이 연구되고 있지만, 폰노이만 구조의 단순성, 유연성, 범용성은 여전히 큰 가치를 지니고 있다.19

따라서 폰노이만 구조는 컴퓨터 과학을 이해하는 데 필수적인 개념이며, 미래의 컴퓨팅 기술 발전에도 중요한 참고점이 될 것이다.24 2728293031323334353637383940414243444546474849

⁂
